電動工具

隨著電機、電控技術的不斷進步，以鋰電為動力來源，采用工業級高速無刷電機的電動工具廣受人們青睞。當前小型化、智能化和無繩化成為電動工具行業的主要發展趨勢，行業對電動工具電機控制方案也提出了更高要求。進芯電子針對這一日益增長的需求，推出多款板級電動工具解決方案，方便客戶快速完成原型設計，加速市場導入進程。

進芯電子電動工具電機控制方案是基于16位定點DSP芯片ADM16F03A開發設計的，芯片主頻為100MHz，搭載延時濾波和運算加速單元，內置4K x 16 位 SARAM、(256+256+32)x16位DARAM、32Kx16位Flash，支持8路PWM輸出，SCI等豐富外設接口，內部集成了6 NMOS Pre-Driver、運算放大器、PGA、比較器、高速ADC等模塊，具有高整合度、高抗干擾、高可靠性的特點，非常適用于BLDC/PMSM電機方波、FOC 驅動控制。

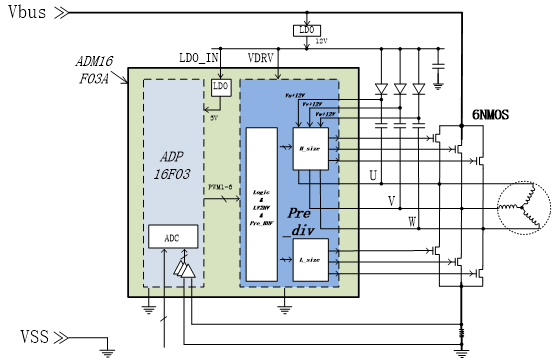

▲ADM16F03A電機控制相關資源

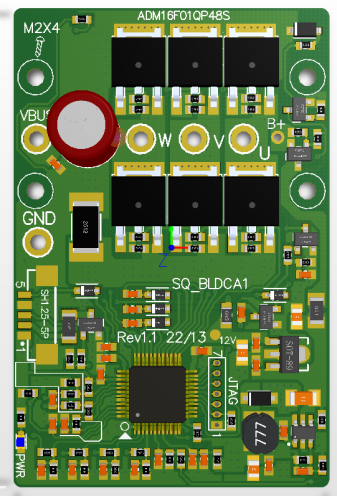

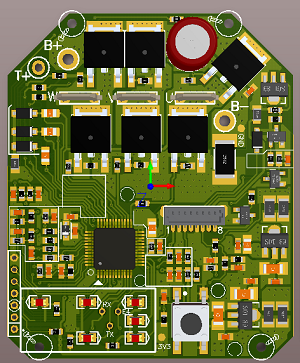

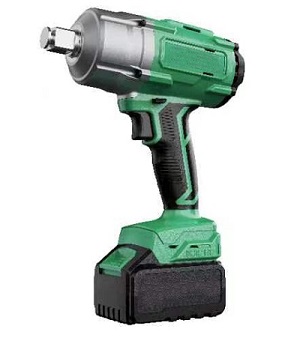

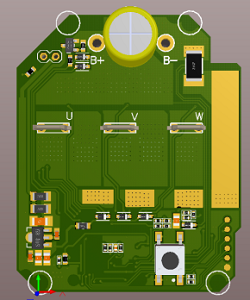

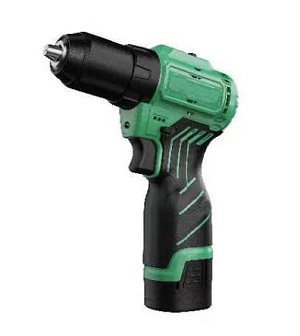

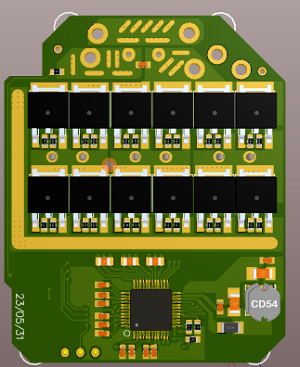

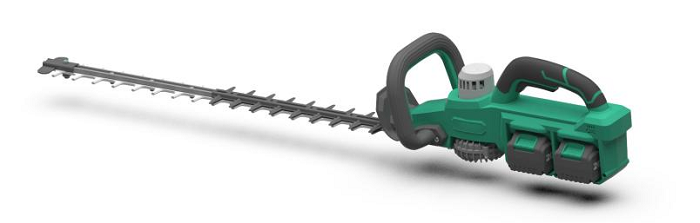

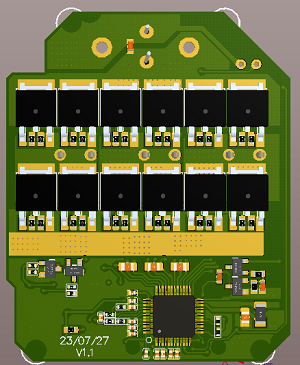

解決方案

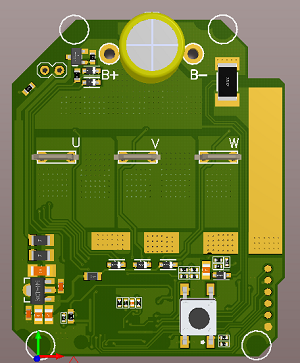

● 供電電壓：20V

● 空載轉速：3200r/min

● 多種保護措施：過流保護、短路保護、過壓保護、欠壓保護、堵轉保護、電池過溫保護、MOS管過溫保護等。

● 方案特色：高度集成化方案，內置5V LDO及6NMOS預驅，節省板型空間及成本；反轉自停、正轉扭力調節，啟動速度快，無極調速，調速平穩。

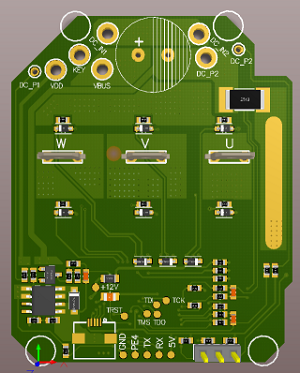

● 供電電壓：12V、16V、20V

● 空載轉速：低速檔400r/min、高速檔1400r/min

● 多種保護措施：過流保護、反轉保護、短路保護、過壓保護、欠壓保護、堵轉保護、電池過溫保護、MOS管過溫保護等。

● 方案特色：高度集成化方案，內置5V LDO及6NMOS預驅，節省板型空間及成本；大扭力，多重轉速調節適合多種工況作業、快速啟動、正反轉快速切換不卡機、多重故障報警。

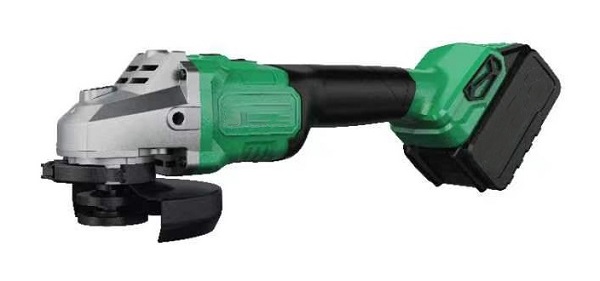

● 供電電壓：20V

● 空載轉速：8600r/min

● 多種保護措施：過流保護、斷電保護、短路保護、過壓保護、欠壓保護、堵轉保護、電池過溫保護、MOS管過溫保護等。

● 方案特色：高度集成化方案，內置5V LDO及6NMOS預驅，節省板型空間及成本；多重檔位控制、適配多種型號電機、多重保護保障作業安全。

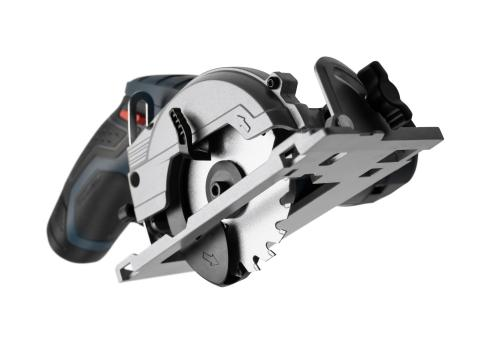

● 供電電壓：20V

● 空載轉速：14000r/min

● 多種保護措施：過流保護、短路保護、過壓保護、欠壓保護、堵轉保護、電池過溫保護、MOS管過溫保護等。

● 方案特色：高度集成化方案，內置5V LDO及6NMOS預驅，節省板型空間及成本；啟動加速平穩，轉速穩定，故障快速停機。

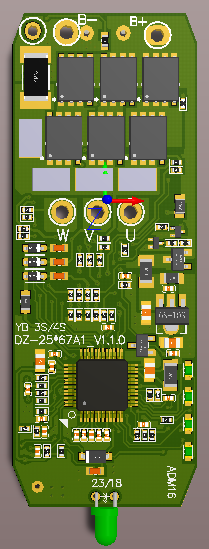

● 供電電壓：單/雙20V鋰電池供電兼容

● 空載轉速：25000r/min

● 多種保護措施：過流保護、斷電保護、短路保護、過壓保護、欠壓保護、堵轉保護、電池過溫保護、MOS管過溫保護等。

● 方案特色：高度集成化方案，內置5V LDO及6NMOS預驅，節省板型空間及成本；雙重開關保障使用安全、小巧輕便適用多種場景。

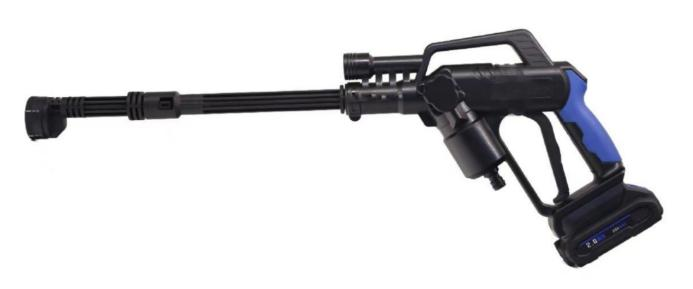

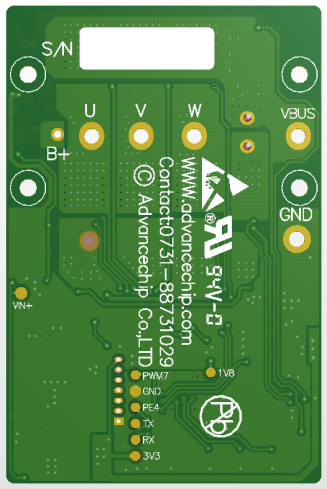

● 供電電壓：20V

● 空載轉速：20000r/min

● 多種保護措施：過流保護、短路保護、過壓保護、欠壓保護、堵轉保護、電池過溫保護、MOS管過溫保護等。

● 方案特色：高度集成化方案，內置5V LDO及6NMOS預驅，節省板型空間及成本；多檔水壓調節，續航持久。

技術支持

進芯電子可為客戶提供電動工具電機控制整體方案的原理圖、PCB參考板圖、源代碼、以及方案所對應的軟硬件開發技術支持，需進一步了解方案詳情，歡迎致電0731-88731027。
